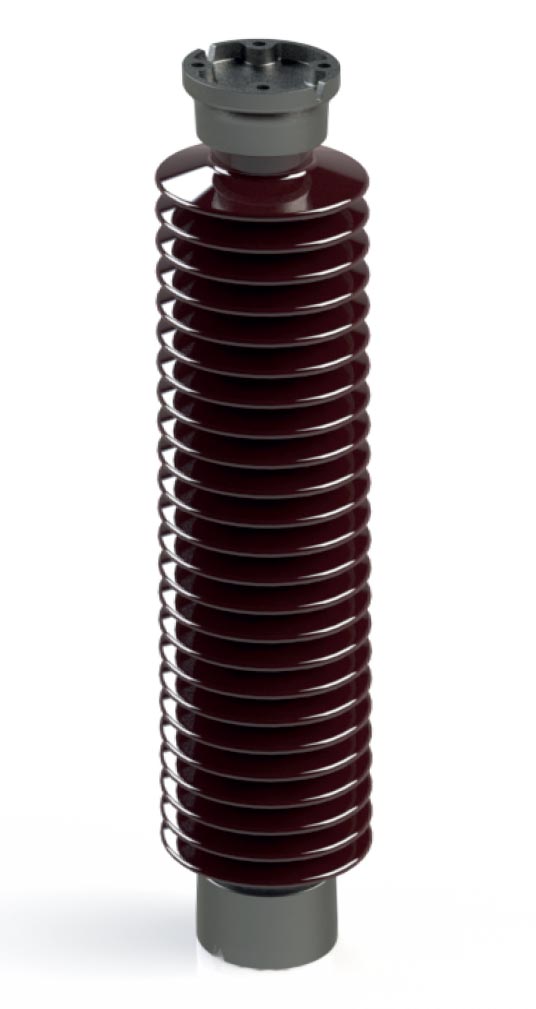

Podpěrný izolátor C10-550
Podpěrný izolátor C10-550 – spolehlivá izolace pro rozvodny VN a VVN
Plnojádrový podpěrný keramický izolátor typu C10-550 představuje osvědčené řešení pro použití v rozvodnách vysokého napětí s mechanickou třídou 10 kN a impulsním výdržným napětím 550 kV (BIL). Tento izolátor je navržen podle mezinárodní normy IEC a je dostupný jak v porcelánovém, tak i kompozitním provedení.
Podpěrný izolátor C10-550 II-127-225
Splňuje požadavky ČEPS, PRE, ČEZ, EGD, VSE, SSE, ZSE
Typové protokoly z EGU HV Laboratory
Výška staniční podpěry: 1 220 mm
Nominální povrchová dráha: 3 800 mm.
Průměr roztečné kružnice horní kovové armatury: 127 mm
Průměr roztečné kružnice horní kovové armatury: 225 mm
Materiál: porcelán C130
Barva glazury izolátoru: hnědá
Dodací lhůta: 5 měsíců
Plnojádrové podpěry BIL 450-650 kV
BIL 450 kV
C2-450
C4-450
C6-450
C8-450
C10-450
C12,5-450
BIL 550 kV
C2-550
C4-550
C6-550
C8-550
C10-550
C12,5-550
BIL 650 kV
C2-650
C4-650
C6-650
C8-650
C10-650
C12,5-650
